Vベルトレッド |
| |
 |
|

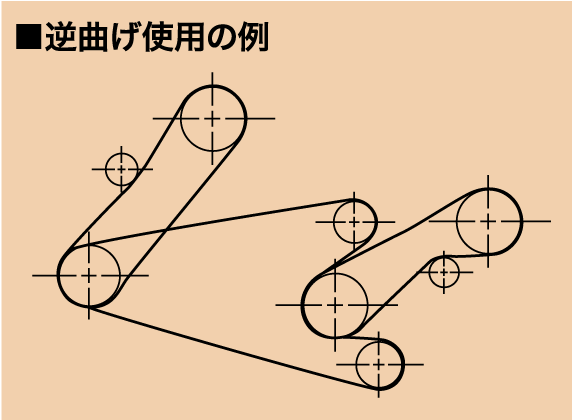

VベルトレッドS は、標準VベルトA形、B形、およびC形のベルト厚さを薄くし、逆曲げ使用(リバースベンド)に適したV形ベルトです。 |
|
|
|
|
 |
|
 |
|
 |
|

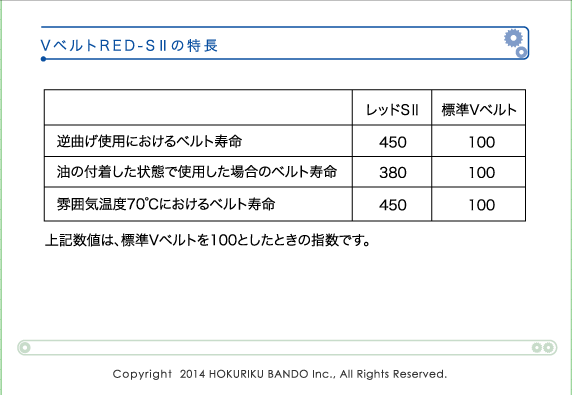

| VベルトRED-Sは、標準Vベルトに比べ次のような特長を持っています。 |
|
 |
|
| 上記数値は、標準Vベルトを100としたときの指数です。 |
|
 |
|
| |
|
|
 |
|
|
|
 |
|
| ■ |
( )内の寸法は非標準寸法です。 |
|
| ■ |

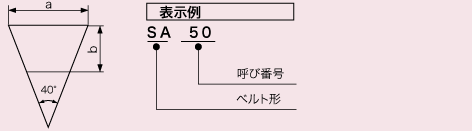

呼び番号はベルトの有効ピッチ周長さをインチ数単位で表します。 |
|
| ■ |
下記の標準サイズ(JIS規定サイズ)以外の、サイズについては当社にお問合せください。 |
|
| ベルト形 |
a×b(mm) |
呼び番号 |
在庫の有無 |
| SA |
12.7×7.0 |
20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,
37,38,39,40,41,42,44,45,46,47,48,49,50,51,52,53,54,
55,56,57,58,59,60,61,62,63,64,65,66,67,68,69,70,71,
72,73,74,75,76,77,78,79,80,81,82,83,84,85,86,87,88,
89,90,91,92,93,94,95,96,97,98,99,100,102,105,108,
110,112,115,118,120,122,125,128,130,135,140,145,
150,155,160,165,170,180,(200),(205),(210),(220),
| 有 |
| SB |
16.7×9.0 |
(22),25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,
40,41,42,44,45,46,47,48,49,50,51,52,53,54,55,56,
57,58,59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,
74,75,76,77,78,79,80,81,82,83,84,85,86,87,88,89,90,
91,92,93,94,95,96,97,98,99,100,102,105,108,110,112,
115,118,120,122,125,128,130,132,135,138,140,145,
150,155,160,165,170,180,190,200,210 |
有 |
| SC |
22.7×11.0 |
35,39,40,43,44,45,46,47,48,49,50,51,52,53,54,55,56,
57,58,59,60,62,63,64,65,66,67,68,69,70,72,73,74,75,
76,77,78,79,80,81,82,85,86,87,88,89,90,94,95,96,99,
100,102,105,108,110,112,115,118,120,122,125,128,
130,132,
(134),(137),(139),140,145,150,
(167),175 |
有 |
|
|
|
※各サイズ在庫については
お問い合わせ下さい |
 |
|
|
|
|
|
|
